BS 5467 EMMU133铅护套铠装电力电缆,600/1000V
应用
这些电力电缆和控制电缆用于在低电压安装系统的电力供应 在工业中很适用于地下应用, 也可用于具有烃类和机械保护潮湿环境中，防
止溶剂的渗透和腐蚀. 铅护套可以加强芳香族碳氢化合物的侵蚀

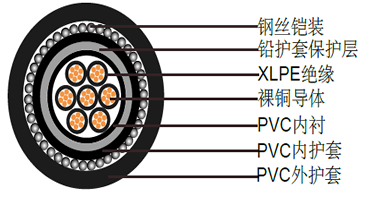

结构
| 导体 | 多股铜导体, 遵循BS 6360/IEC 60228，2类 |
|---|---|
| 绝缘色彩编码 | XLPE (交联聚乙烯)GP 8类或乙丙橡胶GP 6类1芯: 棕色 |
| 2芯: 棕色或蓝色 | |
| 3芯: 棕色, 黑色, 灰色 | |
| 4芯: 蓝色, 棕色, 黑色, 灰色 | |
| 5芯: 黄绿色, 蓝色, 棕色, 黑色, 灰色 | |
| 5芯以上: 白色线芯加黑色数字标识 | |
| 内衬 | PVC (聚氯乙烯) |
| 保护层 | LC (L铅合金 'E')护套 |
| 内护套铠装 | PVC (聚氯乙烯)单芯: AWA (铝丝铠装) |
| 外护套 | 多芯: SWA (钢丝铠装)PVC(聚氯乙烯),或防鼠防白蚁PVC(可选) |
技术参数
| 额定电压 | 600/1000V |
|---|---|
| 额定温度 | 0°C to +90°C |
| 弯曲半径 | 12 x 外径 |
| 防火 | IEC60332第一部分, BS4066第一部分 |
电缆参数
单芯600/1000 V铅护套电缆
| 标称导体截面积 | 成股类型 | 标称绝缘厚度 | 标称铅护套厚度 | 标称内护套厚度 | 标称铝丝铠装厚度 | 标称外护套厚度 | 标称外径 | 标称重量 |
|---|---|---|---|---|---|---|---|---|
| mm² | No./mm | mm | mm | mm | mm | mm | mm | kg/km |
| 1x50 | 19/1.78 | 1 | 1.2 | 0.8 | 1.37 | 1.5 | 20 | 1285 |
| 1x70 | 19/2.14 | 1.1 | 1.2 | 0.8 | 1.37 | 1.5 | 22 | 1605 |
| 1x95 | 19/2.52 | 1.1 | 1.2 | 0.8 | 1.37 | 1.6 | 24 | 1965 |
| 1x120 | 37/2.03 | 1.2 | 1.3 | 0.8 | 1.37 | 1.6 | 25.5 | 2365 |
| 1x150 | 37/2.25 | 1.4 | 1.3 | 1 | 1.37 | 1.7 | 28 | 2800 |
| 1x185 | 37/2.52 | 1.6 | 1.4 | 1 | 1.72 | 1.8 | 31 | 3490 |
| 1x240 | 61/2.25 | 1.7 | 1.5 | 1 | 1.72 | 1.8 | 34 | 4300 |
| 1x300 | 61/2.52 | 1.8 | 1.6 | 1 | 1.72 | 1.9 | 37 | 5203 |
| 1x400 | 61/2.85 | 2 | 1.7 | 1.2 | 2.14 | 2 | 42 | 6615 |
两芯600/1000 V铅护套电缆
| 标称导体截面积 | 成股类型 | 标称绝缘厚度 | 标称铅护套厚度 | 标称内护套厚度 | 标称铝丝铠装厚度 | 标称外护套厚度 | 标称外径 | 标称重量 |
|---|---|---|---|---|---|---|---|---|
| mm² | No./mm | mm | mm | mm | mm | mm | mm | kg/km |
| 2x1.5 | 7/0.53 | 0.6 | 1.2 | 0.8 | 0.9 | 1.3 | 16.5 | 780 |
| 2x2.5 | 7/0.67 | 0.7 | 1.2 | 0.8 | 0.9 | 1.4 | 17.2 | 985 |
| 2x4 | 7/0.85 | 0.7 | 1.2 | 0.8 | 0.9 | 1.4 | 18.4 | 1100 |
| 2x6 | 7/1.04 | 0.7 | 1.2 | 0.8 | 0.9 | 1.4 | 19.6 | 1240 |
| 2x10 | 7/1.35 | 0.7 | 1.2 | 0.8 | 0.9 | 1.5 | 20.8 | 1430 |
| 2x16 | 7/1.70 | 0.7 | 1.2 | 0.8 | 1.25 | 1.5 | 21.8 | 1700 |
| 2x25 | 7/2.14 | 0.9 | 1.2 | 0.8 | 1.25 | 1.6 | 25.5 | 2060 |
| 2x35* | 7/2.52 | 0.9 | 1.3 | 1 | 1.6 | 1.7 | 29.4 | 2670 |
| 2x50* | 19/1.78 | 1.0 | 1.2 | 1 | 1.6 | 1.8 | 27.2 | 2640 |
| 2x70* | 19/2.14 | 1.1 | 1.3 | 1 | 1.6 | 1.9 | 30.5 | 3400 |
| 2x95* | 19/2.52 | 1.1 | 1.4 | 1.2 | 2.0 | 2.0 | 34.5 | 4530 |
| 2x120* | 37/2.03 | 1.2 | 1.4 | 1.2 | 2.0 | 2.1 | 37.8 | 5170 |
| 2x150* | 37/2.25 | 1.4 | 1.5 | 1.2 | 2.0 | 2.2 | 41.1 | 6120 |
| 2x185* | 37/2.52 | 1.6 | 1.6 | 1.4 | 2.5 | 2.4 | 46.3 | 7710 |
| 2x240* | 61/2.25 | 1.7 | 1.8 | 1.4 | 2.5 | 2.5 | 51.7 | 9650 |
| 2x300* | 61/2.52 | 1.8 | 1.9 | 1.6 | 2.5 | 2.6 | 56.3 | 11510 |
三芯600/1000 V铅护套电缆
| 标称导体截面积 | 成股类型 | 标称绝缘厚度 | 标称铅护套厚度 | 标称内护套厚度 | 标称铝丝铠装厚度 | 标称外护套厚度 | 标称外径 | 标称重量 |
|---|---|---|---|---|---|---|---|---|
| mm² | No./mm | mm | mm | mm | mm | mm | mm | kg/km |
| 3x1.5 | 7/0.53 | 0.7 | 1.2 | 0.8 | 0.9 | 1.3 | 17 | 945 |
| 3x2.5 | 7/0.67 | 0.7 | 1.2 | 0.8 | 1.25 | 1.4 | 19 | 1160 |
| 3x4 | 7/0.85 | 0.7 | 1.2 | 0.8 | 1.25 | 1.4 | 20.5 | 1325 |
| 3x6 | 7/1.04 | 0.7 | 1.2 | 0.8 | 1.25 | 1.4 | 21.5 | 1490 |
| 3x10 | 7/1.35 | 0.7 | 1.2 | 0.8 | 1.25 | 1.5 | 23 | 1750 |
| 3x16 | 7/1.70 | 0.7 | 1.2 | 0.8 | 1.6 | 1.6 | 26.5 | 2150 |
| 3x25 | 7/2.14 | 0.9 | 1.3 | 1 | 1.6 | 1.7 | 31 | 3175 |
| 3x35 | 7/2.52 | 0.9 | 1.3 | 1 | 1.6 | 1.8 | 33 | 3500 |
| 3x50* | 19/1.78 | 1 | 1.4 | 1 | 1.6 | 1.8 | 33.5 | 3905 |
| 3x70* | 19/2.14 | 1.1 | 1.5 | 1 | 2 | 1.9 | 37.5 | 5195 |
| 3x95* | 19/2.52 | 1.1 | 1.5 | 1.2 | 2 | 2.1 | 41.5 | 6365 |
| 3x120* | 37/2.03 | 1.2 | 1.6 | 1.2 | 2.5 | 2.2 | 45.5 | 7935 |
| 3x150* | 37/2.25 | 1.4 | 1.8 | 1.4 | 2.5 | 2.3 | 50.5 | 9645 |
| 3x185* | 37/2.52 | 1.6 | 1.9 | 1.4 | 3.15 | 2.4 | 56.5 | 12195 |
| 3x240* | 61/2.25 | 1.7 | 2 | 1.4 | 3.15 | 2.6 | 62 | 14765 |
| 3x300* | 61/2.52 | 1.8 | 2.2 | 1.6 | 3.5 | 2.7 | 68.5 | 18300 |
* 扇形多股导体
四芯600/1000 V铅护套电缆
| 标称导体截面积 | 成股类型 | 标称绝缘厚度 | 标称铅护套厚度 | 标称内护套厚度 | 标称铝丝铠装厚度 | 标称外护套厚度 | 标称外径 | 标称重量 |
|---|---|---|---|---|---|---|---|---|
| mm² | No./mm | mm | mm | mm | mm | mm | mm | kg/km |
| 4x1.5 | 7/0.53 | 0.7 | 1.2 | 0.8 | 1.25 | 1.4 | 19 | 1140 |
| 4x2.5 | 7/0.67 | 0.7 | 1.2 | 0.8 | 1.25 | 1.4 | 20 | 1270 |
| 4x4 | 7/0.85 | 0.7 | 1.2 | 0.8 | 1.25 | 1.4 | 21.5 | 1455 |
| 4x6 | 7/1.04 | 0.7 | 1.2 | 0.8 | 1.25 | 1.5 | 22.5 | 1650 |
| 4x10 | 7/1.35 | 0.7 | 1.2 | 0.8 | 1.6 | 1.5 | 25 | 2130 |
| 4x16 | 7/1.70 | 0.7 | 1.2 | 0.8 | 1.6 | 1.6 | 28 | 2640 |
| 4x25 | 7/2.14 | 0.9 | 1.3 | 1 | 1.6 | 1.7 | 33 | 3635 |
| 4x35 | 7/2.52 | 0.9 | 1.5 | 1 | 2 | 1.8 | 36.5 | 4535 |
| 4x50* | 19/1.78 | 1.0 | 1.4 | 1 | 2 | 1.9 | 38 | 5000 |
| 4x70* | 19/2.14 | 1.1 | 1.6 | 1.2 | 2 | 2.1 | 42 | 6455 |
| 4x95* | 19/2.52 | 1.1 | 1.7 | 1.2 | 2.5 | 2.2 | 47.5 | 8535 |
| 4x120* | 37/2.03 | 1.2 | 1.8 | 1.4 | 2.5 | 2.3 | 52 | 10155 |
| 4x150* | 37/2.25 | 1.4 | 1.9 | 1.4 | 3.15 | 2.4 | 58.5 | 12735 |
| 4x185* | 37/2.52 | 1.6 | 2.1 | 1.4 | 3.15 | 2.6 | 63.5 | 15344 |
| 4x240* | 61/2.25 | 1.7 | 2.2 | 1.6 | 3.5 | 2.7 | 71.5 | 19382 |
| 4x300* | 61/2.52 | 1.8 | 2.4 | 1.6 | 4 | 2.9 | 78 | 21150 |
* 扇形多股导体
多芯600/1000 V铅护套电缆
| 标称导体截面积 | 成股类型 | 标称绝缘厚度 | 标称铅护套厚度 | 标称内护套厚度 | 标称铝丝铠装厚度 | 标称外护套厚度 | 标称外径 | 标称重量 |
|---|---|---|---|---|---|---|---|---|
| mm² | No./mm | mm | mm | mm | mm | mm | mm | kg/km |
| 7x1.5 | 7/0.53 | 0.7 | 1.2 | 0.8 | 1.25 | 1.4 | 20.5 | 1290 |
| 12x1.5 | 7/0.53 | 0.7 | 1.2 | 0.8 | 1.6 | 1.5 | 23.5 | 1395 |
| 19x1.5 | 7/0.53 | 0.7 | 1.2 | 0.8 | 1.6 | 1.6 | 26.5 | 1720 |
| 27x1.5 | 7/0.53 | 0.7 | 1.3 | 1 | 1.6 | 1.7 | 30.5 | 1695 |
| 37x1.5 | 7/0.53 | 0.7 | 1.5 | 1 | 1.6 | 1.8 | 34 | 1960 |
| 7x2.5 | 7/0.67 | 0.7 | 1.2 | 0.8 | 1.25 | 1.4 | 21 | 2485 |
| 12x2.5 | 7/0.67 | 0.7 | 1.2 | 0.8 | 1.6 | 1.6 | 25.5 | 2070 |
| 19x2.5 | 7/0.67 | 0.7 | 1.3 | 1 | 1.6 | 1.7 | 29 | 2545 |
| 27x2.5 | 7/0.67 | 0.7 | 1.4 | 1 | 1.6 | 1.8 | 33.5 | 3205 |
| 37x2.5 | 7/0.67 | 0.7 | 1.5 | 1 | 2 | 1.8 | 37.5 | 2660 |
| 7x4 | 7/0.85 | 0.7 | 1.2 | 0.8 | 1.25 | 1.5 | 23.5 | 3260 |
| 12x4 | 7/0.85 | 0.7 | 1.3 | 1 | 1.6 | 1.6 | 28.5 | 4430 |
| 19x4 | 7/0.85 | 0.7 | 1.4 | 1 | 1.6 | 1.7 | 32.5 | 3310 |
| 27x4 | 7/0.85 | 0.7 | 1.5 | 1 | 2 | 1.9 | 38.5 | 4215 |
| 37x4 | 7/0.85 | 0.7 | 1.6 | 1.2 | 2 | 2 | 42.5 | 5440 |
